La válvula manifold MV de Sentry Equipment permite el muestreo secuencial de múltiples líneas hacia un solo analizador. Con opciones de 4 y 8 puertos, elimina contaminación cruzada, asegura flujo continuo y minimiza el tiempo de purga en procesos líquidos o gaseosos.

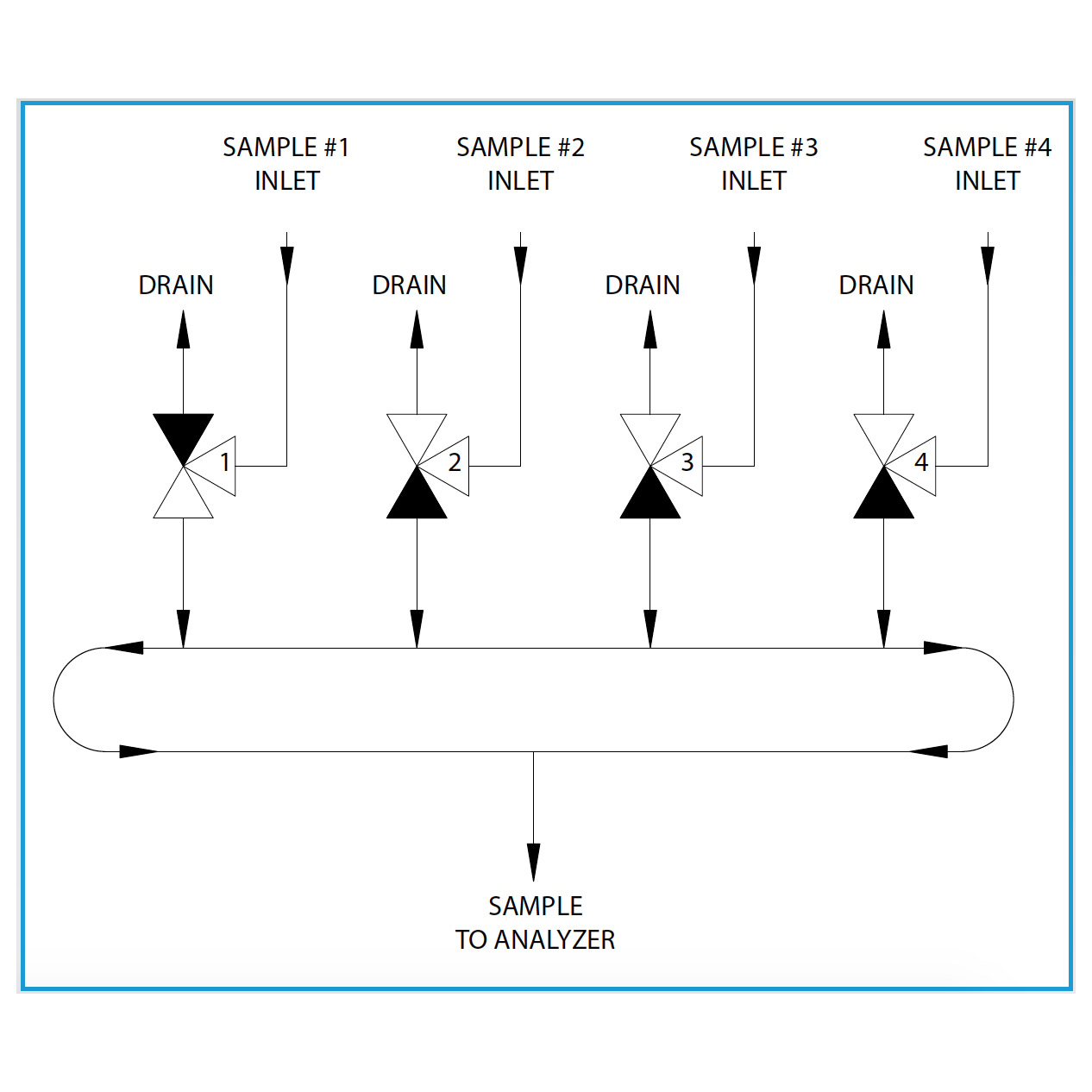

La válvula de muestreo de colector asegura muestras contemporáneas que fluyen continuamente en conjunto con el Sentry Sample Sequencer™5. El diseño exclusivo del colector proporciona flujo en dos direcciones desde la válvula abierta, eliminando las piernas muertas y minimizando el tiempo de purga después de la conmutación de corriente. La contaminación cruzada de la muestra se evita usando válvulas de solenoide de 3 vías que separan los drenajes.
La válvula manifold MV de Sentry Equipment está diseñada para gestionar el muestreo secuencial de hasta ocho líneas de proceso hacia un único analizador. Su diseño avanzado permite que cada línea fluya continuamente, incluso cuando no está en secuencia, evitando acumulaciones y asegurando muestras representativas y libres de contaminación cruzada.
Con configuraciones de 4 y 8 puertos, la MV utiliza una función de bloqueo y purga para evitar el flujo cruzado entre líneas. Es compatible con el Sentry Sample Sequencer® 5 o sistemas de control personalizados, ofreciendo flexibilidad y adaptabilidad a una amplia gama de aplicaciones industriales.
La MV optimiza el muestreo secuencial al minimizar el tiempo de purga y garantizar la integridad de las muestras. Su diseño compacto y modular facilita la integración en sistemas de muestreo existentes, mejorando la eficiencia y reduciendo costos operativos.
Características técnicas clave:
- Configuraciones: modelos de 4 puertos (L1) y 8 puertos (L2).
- Rango de presión: hasta 100 psig (6.9 barg).
- Temperatura de operación: hasta 150 °F (65 °C).
- Conexiones: entrada de muestra (FNPT de 1/16” o 1/4”), salida a analizador (tubo de compresión 1/4”), drenaje (FNPT de 10-32 UNF o 1/4”).
- Materiales húmedos: acero inoxidable serie 300 y elastómeros de Viton®.
- Compatible con voltajes: 12 VDC estándar, opciones de 24 VDC y 120/240 VAC.
- Muestreo de líquidos, gases y slurries en procesos industriales.
- Automatización de paneles de acondicionamiento de muestras en plantas químicas y petroquímicas.
- Gestión de flujos múltiples en análisis de calidad.
