Medidores de flujo másico de aire/gas, de inserción/en-línea | ST80 / ST80L | FCI
FCI - Fluid Components Intl.
Los medidores ST80 y ST80L de FCI ofrecen medición precisa de flujo másico y temperatura para aire y gases. Con tecnología de dispersión térmica, construcción robusta y opciones avanzadas de comunicación, son ideales para aplicaciones industriales exigentes en tuberías de 1” a 99”.
Los medidores de flujo másico ST80 y ST80L de FCI combinan tecnología de dispersión térmica con diseño avanzado para medir el flujo y la temperatura de aire y gases en aplicaciones industriales críticas. Gracias a su innovadora tecnología AST (Adaptive Sensing Technology), pueden adaptarse a flujos bajos y altos, ofreciendo precisión y estabilidad incluso en condiciones extremas.

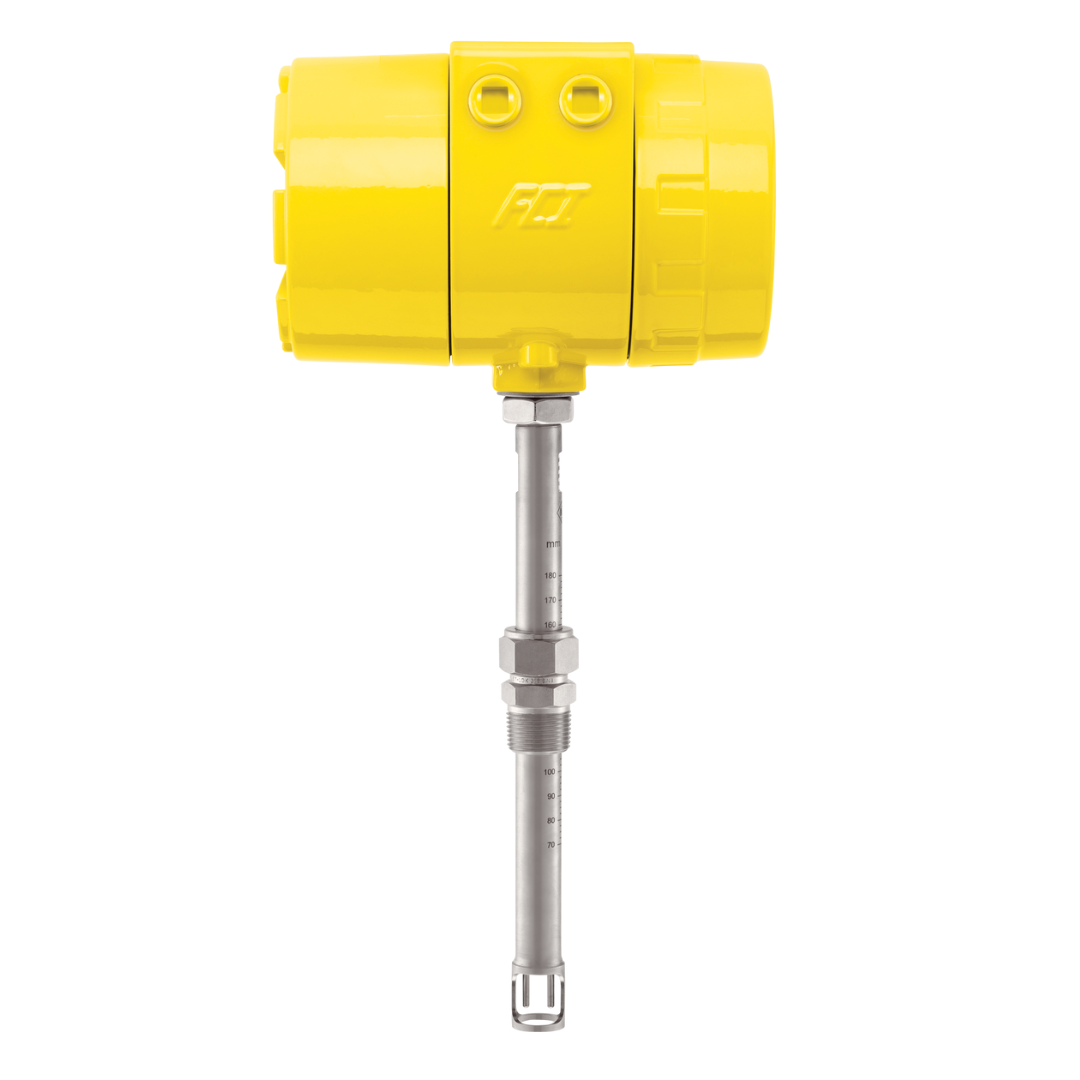

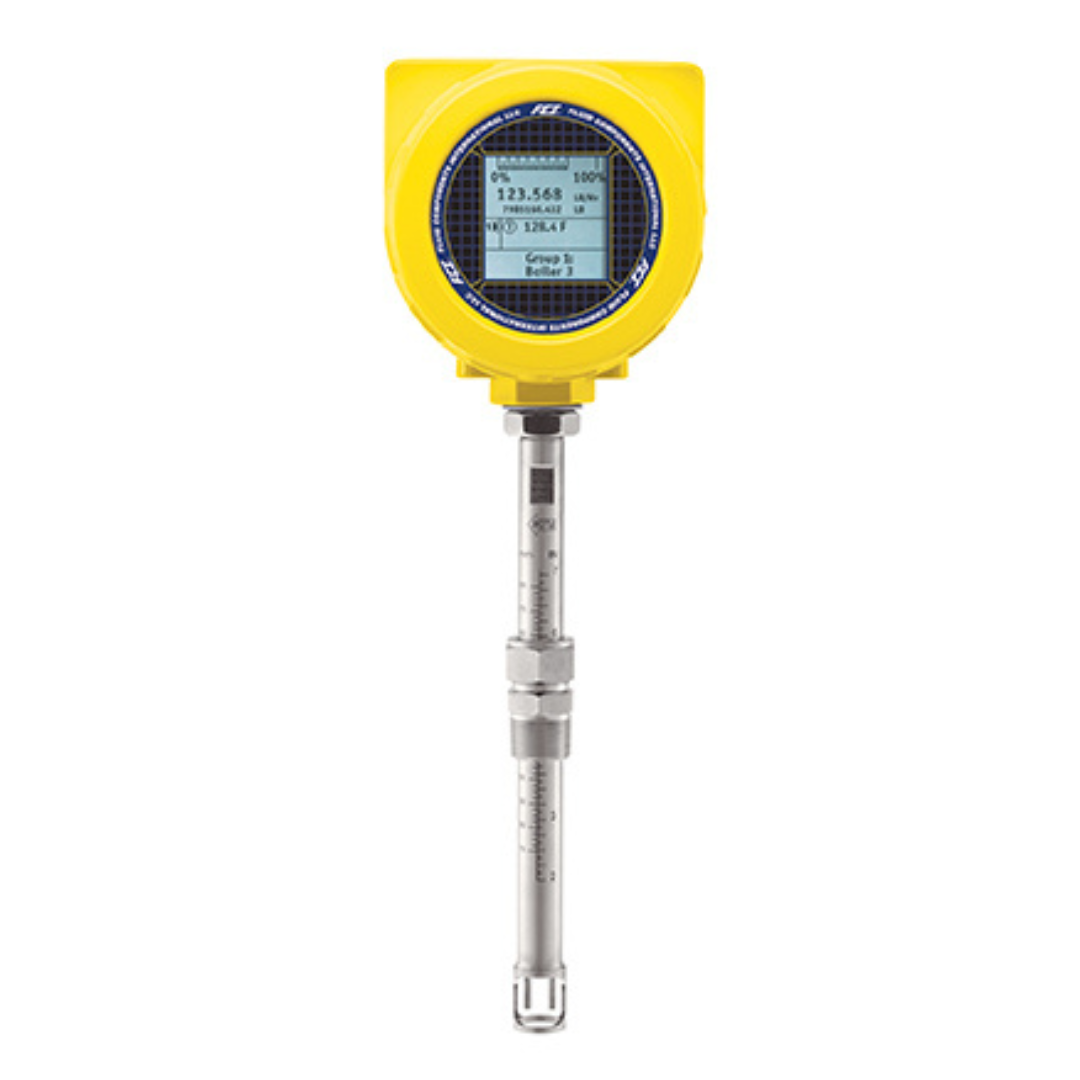

El modelo ST80 es un medidor de inserción diseñado para tuberías de 1” a 99”, mientras que el ST80L está fabricado para instalación en línea en tuberías de 1” a 2”. Ambos modelos destacan por su diseño robusto, construido en acero inoxidable 316L o Hastelloy-C276, soportando temperaturas de hasta 850 °F (454 °C). Además, incluyen salidas duales 4-20 mA y son compatibles con protocolos digitales como HART, Modbus y Foundation Fieldbus.
Su diseño sin partes móviles minimiza el mantenimiento, y las opciones de auto-diagnóstico y calibración in-situ simplifican la operación y aumentan la fiabilidad.
Características técnicas clave:
- Tecnología de dispersión térmica con AST para precisión en flujos variables.
- Medición directa de flujo másico, flujo total y temperatura.
- Rangos de tuberías: 1” a 99” (ST80) y 1” a 2” (ST80L).
- Construcción robusta en acero inoxidable 316L o Hastelloy-C276.
- Soporta temperaturas de hasta 850 °F (454 °C).

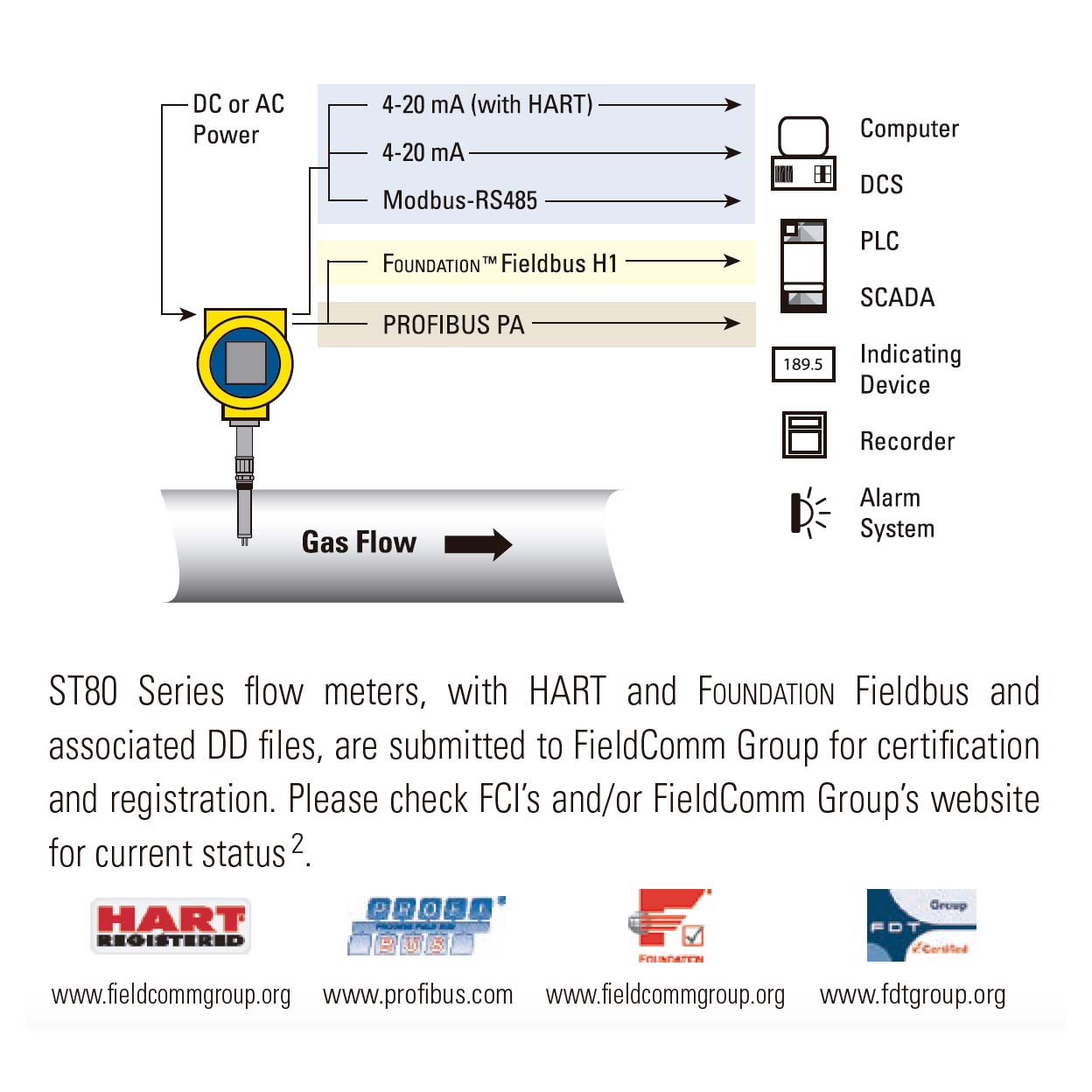

- Salidas duales 4-20 mA y compatibilidad con HART, Modbus, PROFIBUS y Foundation Fieldbus.
· ST80: Inserción, de un solo punto (para diámetros de tubería> 2 pulgadas [51 mm])
· ST80L: en línea (pieza de carrete), de un solo punto (para diámetros de tubería de 1 pulgada a 2 pulgadas [25 mm a 51 mm])
· Rango de medición de flujo
· Estilo de inserción: 0,25 SFPS a 1000 SFPS [0,07 NMPS a 305 NMPS]
· ST80L en línea: 0.0062 SCFM a 1850 SCFM [0,01 Nm3 / h a 3,140 Nm3 / h]
· Aire en condiciones normales; Psia a 70 ° F y 14.7 psia [0 ° C y 1,01325 bar (a)]
· Rango de medición de temperatura
· Hasta 850 ° F [454 ° C] acorde con el elemento; Ver la temperatura de operación en la especificación del elemento de flujo.
· Medios: todos los gases que son compatibles con los materiales del elemento de flujo
· Exactitud:
Flujo: ± 1.0% de lectura, ± 0.5% de escala completa
Temperatura: ± 2 ° F [± 1.1 ° C] (solo en pantalla, el caudal debe ser superior a 5 AFPS [1,5 m / s])
· Coeficiente de temperatura: Con compensación de temperatura opcional; válido del 10% al 100% de la calibración a escala completa. Flujo: Máximo ± 0.015% de la lectura / ° F hasta 850 ° F [± 0.03% de la lectura / ° C hasta 454 ° C]
· Repetibilidad
Flujo: ± 0.5% de lectura
Temperatura: ± 1 ° F [± 1 ° C] (el caudal debe ser superior a 5 AFPS [1,5 NMPS])
· Tiempo de respuesta (flujo): 1 seg. al 63% del valor final (cambio de 1 paso) típico con el elemento de flujo de tipo -FP o -FPC funcionando en modo AST ™
· Relación turndown: Normalmente, el ajuste y el ajuste de fábrica son de 2: 1 a 100: 1 dentro del rango de flujo calibrado; hasta 1000: 1 posible con evaluación de fábrica de la aplicación
· Compensación de temperatura
Estándar: ± 30 ° F [± 16 ° C]
Opcional: ± 100 ° F [± 55 ° C]
· Calibración: se realiza en soportes de flujo utilizando equipos rastreables según NIST e ISO / IEC 17025
· Aprobaciones:
| FM/FMc: | Class I, Division 1, Explosion proof, Groups B,C,D Class II/III, Division 1, Dust ignition proof, Groups E,F,G Class I, Division 2, Nonincendive, Groups A,B,C,D Class II, Division 2, Nonincendive, Groups E,F,G Class III, Division 1,2, Dust ignition proof, indoor/outdoor Hazardous (Classified) locations Type 4x/IP67 (per NEC 500) |
| ATEX: | II 2 G Ex db IIC T6...T1 Gb Ta= -40°C TO 65°C, IP66/67 II 2 D Ex tb IIIC T85°C...T450°C Db Ta= -40°C TO 60°C, IP66/67* |
| IECEx: | Ex db IIC T6...T1 Gb Ta= -40°C TO 65°C, IP66/67 Ex tb IIIC T85°C...T450°C Db Ta= -40°C TO 60°C, IP66/67* |
| Other: | CE Marking (Pending) NEPSI, EAC/TR CU, CRN, CPA, Complies with Canadian Electrical code requirements of ANSI / ISA 12.27.01-2011 as a single seal device |
- Monitoreo de flujo de aire y gases en industrias químicas, refinerías y generación de energía.
- Control de emisiones en tratamiento de aguas residuales y rellenos sanitarios.
- Procesos industriales con gases húmedos, dinámicos o pulsantes.
- Uso en sectores como minería, cemento, vidrio, papel, alimentos y bebidas.
