McCrometer

El Field Mag es un medidor de caudal electromagnético diseñado para la industria del agua y minería. Con opciones de alimentación y salida avanzadas, proporciona una precisión de hasta ±0.2%, ideal para aplicaciones exigentes, desde la transferencia de agua hasta el manejo de aguas residuales.

Representada: McCrometer

Medidor de flujo electromagnético con brida probado en campo



Un medidor mag avanzado y líder: el medidor de flujo Field Mag 5000 establece un nuevo estándar en rendimiento de alto poder, facilidad de instalación, confiabilidad y valor.



Está diseñado específicamente para operaciones de transferencia de agua, agua producida y mezcla de datos, donde se requieren medidores robustos con clasificaciones de temperatura y presión más altas y materiales de electrodos exóticos en un medidor alimentado cuyos datos Modbus son estables y consistentes. Nuestro revestimiento de epoxi asegura una larga vida útil y puede soportar temperaturas de hasta 200F mientras cumple con las normas de presión ANSI.

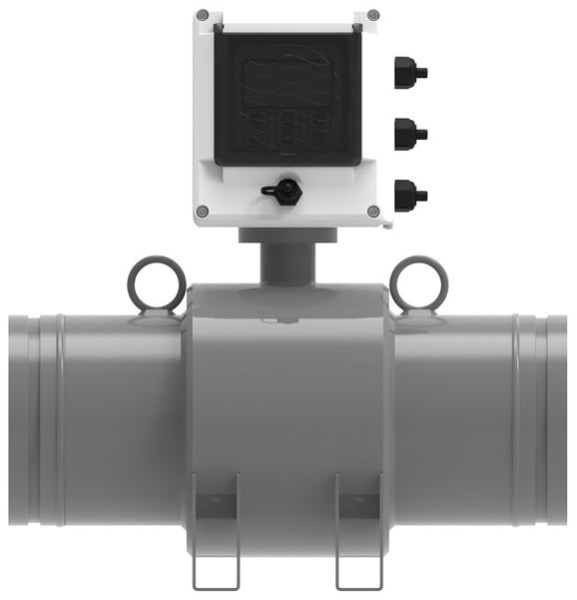

El Field Mag 5000 es una suite de productos de medición de flujo diseñados para las industrias minera y de transferencia de agua. Ofrecido con accesorios de extremo ranurado y pies soldados para estabilidad para mangueras planas y bridas ANSI #150 o #300 para aplicaciones de tuberías con bridas. El Field Mag 5000 elimina la molestia de la instalación y transporte tradicionales de medidores mag de paso completo. Diga adiós a las engorrosas y pesadas conexiones de brida a extremo ranurado y dé la bienvenida al único medidor mag robusto con conexiones de extremo ranurado incorporadas en el mercado que aún proporciona la siempre confiable salida de datos Modbus.



El equipo cuenta con epoxi fusionado patentado por McCrometer en lugar de un revestimiento de goma o plástico, garantizado contra desgarros y deslaminaciones durante toda la vida útil del medidor. Este instrumento de flujo duradero y altamente resistente brinda tranquilidad a operadores y técnicos, asegurando que su inversión en medición resistirá entornos severos y una multitud de aplicaciones de flujo con temperaturas operativas de hasta 200F.

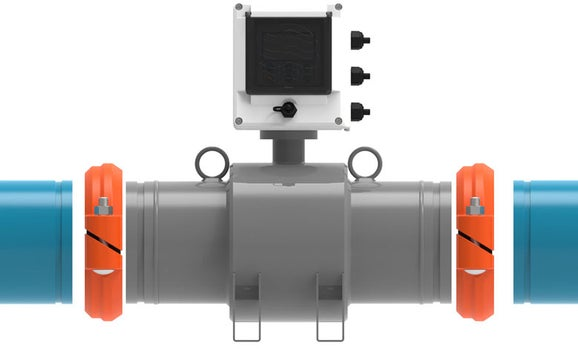

Conexiones de Extremo Ranurado vs. Extremo Bridado



Ideales en transferencia de agua, agua producida, mezcla y aplicaciones mineras, las conexiones de extremo ranurado proporcionan una mayor facilidad y rapidez de instalación, costos de instalación más bajos y menos tiempo de inactividad durante la instalación. La reducción de peso reconocida por la eliminación de dos juegos de bridas y adaptadores de extremo ranurado es revolucionaria y sustancial. Si está conectando a tuberías bridadas en lugar de mangueras planas, también están disponibles conexiones bridadas ANSI #150 y ANSI #300.



Estos medidores magnéticos utilizan un elemento de medición no intrusivo y son excelentes en entornos difíciles que requieren un mantenimiento mínimo con poca o ninguna deriva a lo largo de la vida útil del medidor.



Beneficios clave y características



Ventajas de rendimiento



El Field Mag 5000 solo requiere 1D aguas arriba y 0D aguas abajo de la mayoría de los disturbios de flujo, y aún mantiene una precisión de hasta ±0.5% o ±0.2% en un amplio rango de flujo. Además, el medidor tiene:



  • Sin obstrucciones al flujo
  • Sin piezas móviles que se desgasten o rompan
  • Libre de mantenimiento
  • Flujo bidireccional
  • Amplio rango de flujo
  • Cables de alimentación y señal separados
  • Registrador de datos incorporado



El revestimiento UltraLiner™ aprobado por NSF proporciona una excelente protección



El revestimiento único UltraLiner aprobado por NSF del medidor de flujo mag brinda una excelente protección contra la corrosión y la abrasión, además de una excelente protección eléctrica.



Construcción personalizada que ahorra tiempo y dinero



Solo McCrometer ofrece un medidor verdaderamente personalizado construido para adaptarse a su aplicación, reduciendo la mano de obra durante la instalación y, en última instancia, ahorrándole dinero. Específicamente, ofrecemos:



  • Longitudes de colocación especiales
  • Conexiones de extremo ranurado o bridadas (ANSI)
  • Convertidor montado en el medidor o de forma remota
  • Longitudes de cable personalizadas de hasta 500 pies.

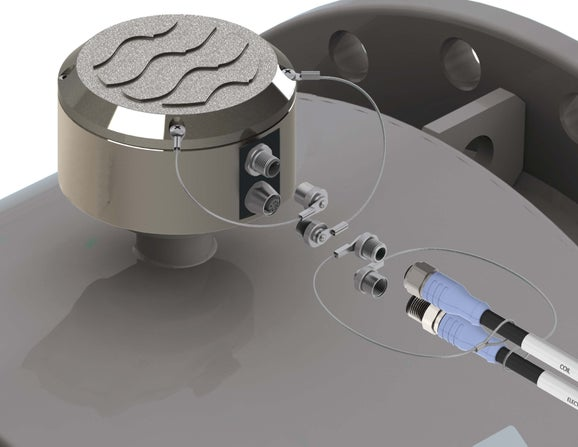

  • Accesorio de sensor de conexión rápida para facilitar las instalaciones.

Precisión:

  • Con alimentación AC o DC: ±1% del valor medido ±0.006 ft/s (± 0.0018 m/s)
  • Con alimentación de batería: ±1% del valor medido ±0.006 ft/s (± 0.0018 m/s)
  • Flujo inverso: ±1% del valor medido ±0.006 ft/s (± 0.0018 m/s)

AVISO IMPORTANTE SOBRE LA PRECISIÓN DEL MEDIDOR DE FLUJO: El medidor de flujo, el cable y la electrónica están calibrados en fábrica para la precisión como una unidad única. Cambiar la longitud del cable con el Kit de Empalme cambia la precisión del medidor e invalida el certificado de calibración.

Calibración húmeda de múltiples puntos de cada tubo de flujo completo con su convertidor de señal. Si se desea, los tests pueden ser presenciados por el cliente. Las instalaciones de prueba de McCrometer son rastreables al Instituto Nacional de Estándares y Tecnología. La incertidumbre relativa al flujo es de ±0.15%.

Certificaciones 2:

Modelo estándar:

  • Sistema de gestión de calidad certificado ISO 9001:2015
  • NSF/ANSI/CAN 61 y NSF/ANSI 372
  • Certificado por MET según UL 61010-1

Modelo HL:

  • Sistema de gestión de calidad certificado ISO 9001:2015
  • NSF/ANSI/CAN 61 y NSF/ANSI 372
  • Certificado según normas NSF / ANSI
  • Certificado por MET según UL 61010-1 y MET C22.2 No. 61010-1-04
    • Clase I, División 2, Grupos A-D, T5
    • Clase I, Zona 2, IIC T5

Conductividad: 5 µs/cm

Convertidor: Serie ProComm 5000 (Convertidor ProComm)

Puede ser montado en el medidor o de forma remota

Respuesta Direccional: Indicación de flujo hacia adelante y hacia atrás y totalización neta hacia adelante, hacia atrás son estándar con todos los medidores

Conexiones Eléctricas: Sellos de compresión de glándula Conexión rápida

Electrodo: Acero inoxidable Tipo 316, Hastelloy opcional

Clasificación IP:

Conexión Rápida: (NEMA 6P/IP68 con convertidor remoto)

Sellos de compresión de glándula: (NEMA 6P/IP68 con convertidor remoto)

Revestimiento: Ultraliner de epoxi 135

Tamaño de la Línea:

Extremo Ranurado: 4" - 12"

Extremo Bridado: 4" - 12"

Material: Acero al carbono, acero inoxidable, revestimiento de epoxi

Método de Medición: Flujo electromagnético basado en la ley de Faraday

Opciones:

  • Convertidor alimentado por DC (10-35 VDC, 21 W)

  • Convertidor montado en el medidor

  • Garantía extendida

  • Bridas ANSI o AWWA

  • Longitudes especiales de colocación, incluyendo longitudes estándar ISO

  • Accesorios de cable de conexión rápida

  • Protector solar del convertidor

  • Convertidor alimentado por batería o batería solar

Salidas:

  • Modbus

  • HART

  • Smart Output™ (Sensus, Itron 6, Itron 9)

  • Registrador de datos

  • Verificación incorporada

Clasificación de Presión:

150 PSI presión máxima de trabajo

300 PSI presión máxima de trabajo

Repetibilidad: ±0.05% o ±.0008ft/s (±0.25mm/s), lo que sea mayor

Requisitos: Requisitos de Tubería

  • Estilo wafer de 2” y 3”: 3D aguas arriba / 1D aguas abajo

  • Bridadas de 4” y mayores: 1D aguas arriba / 0D aguas abajo

Cable del Sensor:
Estándar: Cable suministrado por McCrometer de 25'/7.6 m sumergible con cada unidad de montaje remoto.

Opcional: Hasta 500'/152.4 m, o máximo de 25'/7.6 m para alimentación por batería.

Conexión Rápida: Disponible en longitudes de cable estándar:

Pies: 25, 50, 75, 100, 125, 150, 175, 200, 500

Metros: 7.6, 15.25. 22.5, 30.5, 38.1, 45.75, 53.3, 61, 152.4

Longitudes de cable personalizadas con costo adicional.

Profundidad de Inmersión del Sensor:

Con cable de alivio de tensión estándar: 9 m (30 pies)

Con cable de conexión rápida opcional: 1.8 m (6 pies)

Temperatura:

Temperatura de Operación: -10 a 60°C (14 a 140°F)

Temperatura de Almacenamiento: -15 a 60°C (5 a 140°F)

Rango de Medición de Velocidad: 0.2 a 32 FPS

Garantía: 24 meses

Aplicaciones:



  • Transferencia de Agua: Control de flujo en sistemas de transferencia de agua, ideal para aplicaciones agrícolas e industriales.
  • Industria Minera: Adecuado para medir flujos en aplicaciones mineras, incluyendo el manejo de aguas residuales y líquidos con sólidos.
  • Procesos Industriales: Ideal para aplicaciones que requieren alta precisión y durabilidad en la medición del caudal.



El Field Mag es la solución definitiva para quienes buscan un medidor de caudal electromagnético robusto, preciso y fácil de integrar en sistemas complejos, asegurando un rendimiento confiable en aplicaciones industriales exigentes​.
