Caudalímetro para espacios reducidos | Wafer-Cone™ Modelo VH | McCrometer
McCrometer
El Wafer-Cone™ Modelo VH es un caudalímetro de presión diferencial ideal para aplicaciones en tuberías con bridas. Ofrece alta precisión, repetibilidad, y es fácil de instalar sin necesidad de soldaduras, permitiendo un flujo optimizado y mediciones confiables en entornos industriales exigentes.

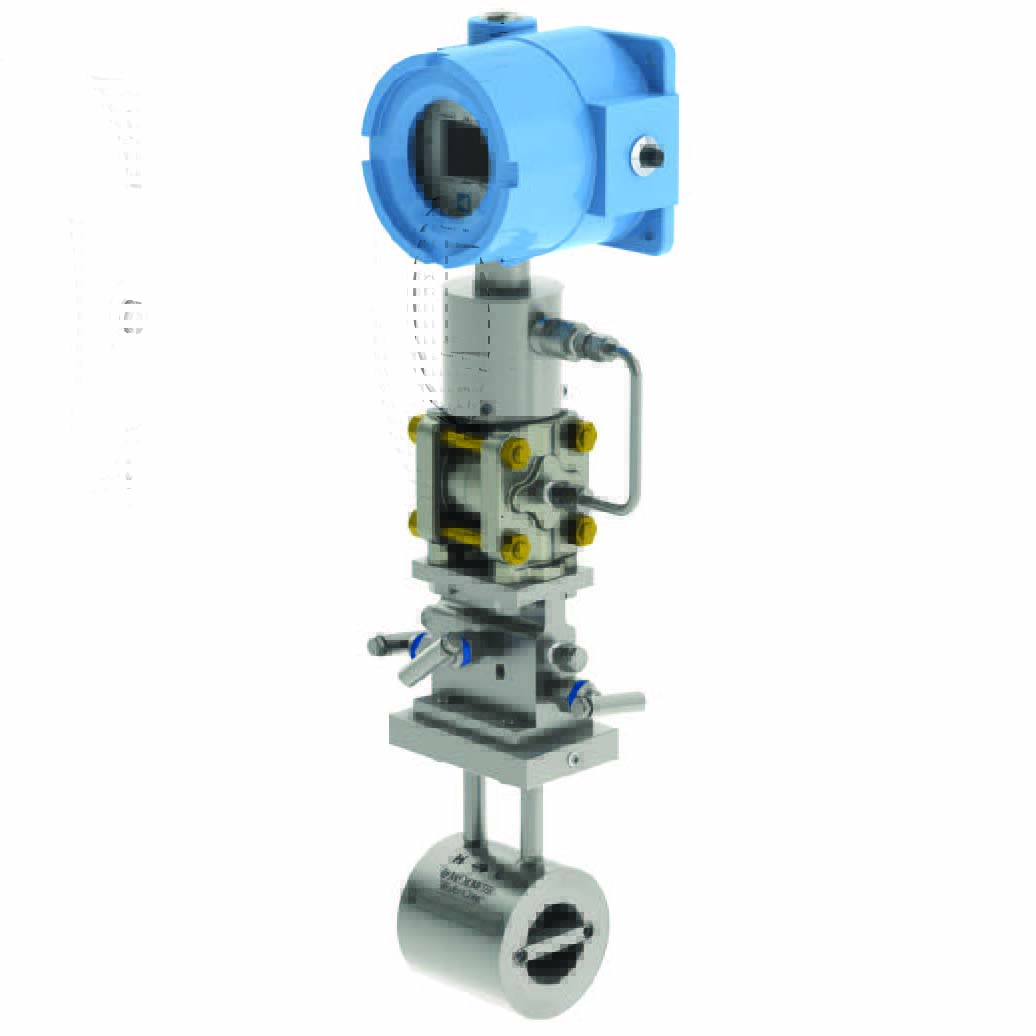

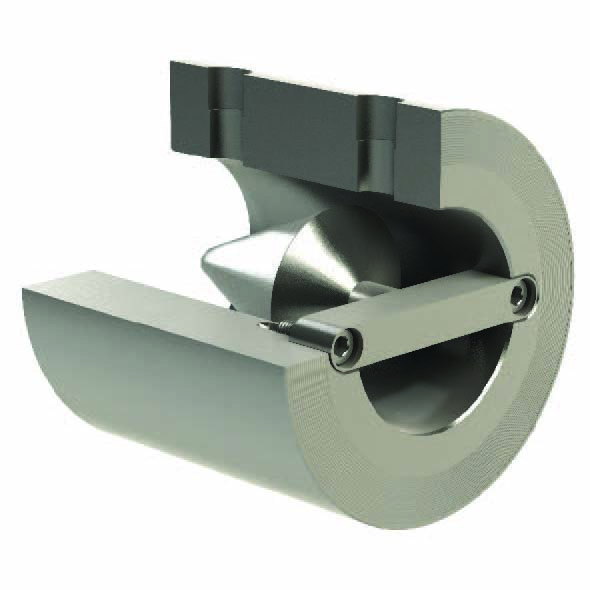

El Wafer-Cone™ Modelo VH de McCrometer es un innovador caudalímetro de presión diferencial diseñado para medir con precisión el flujo de líquidos, gases y vapor en sistemas de tuberías con bridas. Este medidor se distingue por su diseño compacto, que incorpora un cono central para aumentar la velocidad del fluido y generar una diferencia de presión, la cual se utiliza para calcular de manera precisa el caudal.
El Modelo VH es ideal para instalaciones donde el espacio es limitado, ya que requiere solo de 1 a 3 diámetros aguas arriba y 1 diámetro aguas abajo para su correcta operación. Su diseño versátil permite configuraciones con montaje directo o remoto del transmisor, y no requiere soldaduras, lo que simplifica significativamente la instalación y reduce costos.
El Wafer-Cone™ ofrece una precisión de ±1% de la tasa de flujo y una repetibilidad de ±0.1%, lo que garantiza mediciones confiables y consistentes. Su construcción en acero inoxidable 316L, junto con opciones para distintos tamaños y tipos de bridas, lo hacen adaptable a una amplia gama de aplicaciones industriales.
- Precisión estándar: De +/- 1,0% del flujo real (ciertos fluidos y las aplicaciones de número de Reynolds requieren calibraciones específicas para lograr este valor)
- Repetibilidad: +/- 0,1% o mejor
- Flujo Rangos: 10: 1 y una mayor
- Ratios Beta estándar: 0,45 a 0,85, betas especiales disponibles
- Requisitos de instalación de tuberías: Normalmente 1-3 diámetros aguas arriba y aguas abajo 1 diámetro del cono son necesario, dependiendo de los accesorios o válvulas en la tubería adyacente
- Los materiales de construcción incluyen: 304 o 316 de acero inoxidable; Materiales especiales bajo pedido
- Tamaños de línea: 1 "a 6"
- Conexión de proceso: sin pestañas: sin soldaduras en el cuerpo de presión
- Calibrado para la aplicación cliente
- ASME B31.3 construcción disponibles
- Elementos de cono intercambiables para diferentes rangos de flujo
- Tamaño y fluida calibrado para la aplicación cliente
- Sin partes móviles
- Opciones: gas o calibración de flujo de aceite
Aplicaciones:
- Industria Petrolera y Gas: Medición de flujo en sistemas de distribución de gas y petróleo.
- Procesamiento Químico: Control de flujo en procesos de producción de químicos.
- Energía y Potencia: Monitoreo de vapor y otros gases en centrales eléctricas.
- Tratamiento de Agua: Medición precisa del flujo en sistemas de agua potable y aguas residuales.
El Wafer-Cone™ Modelo VH es la solución perfecta para aquellas industrias que requieren una medición de flujo confiable, precisa y fácil de instalar en entornos industriales exigentes.
